مكونات محطة RO: دليل شامل لفهم مراحل ومعدات التناضح العكسي

تختلف مكونات محطة RO حسب جودة المياه ومعدل الإنتاج والغرض من الاستخدام، لكن جميع أنظمة التناضح العكسي تعتمد على مجموعة من المراحل والمعدات التي تعمل معًا لتقليل الأملاح والمواد الذائبة وتحسين جودة المياه. لذلك، فإن فهم وظيفة كل مكون يساعد على اختيار المحطة المناسبة وتحديد احتياجات الصيانة والتشغيل بصورة أدق.

ولا تعتمد كفاءة محطة التناضح العكسي على غشاء RO وحده، بل تتأثر أيضًا بكفاءة المعالجة الأولية، وضغط التشغيل، وجودة المضخة، وحالة الفلاتر، ونظام التحكم. في هذا الدليل، نستعرض أهم مكونات محطة RO، ووظيفة كل جزء، وترتيب مراحل المعالجة، والعوامل التي يجب مراعاتها عند تصميم أو اختيار محطة مناسبة.

ما هي محطة RO؟

محطة RO هي نظام لمعالجة المياه يعتمد على تقنية التناضح العكسي (Reverse Osmosis)، حيث يتم دفع المياه تحت ضغط عبر غشاء شبه منفذ يسمح بمرور جزيئات الماء ويحد من مرور نسبة كبيرة من الأملاح والمواد الذائبة.

وتستخدم هذه التقنية في العديد من التطبيقات، منها:

• تحلية مياه الآبار.
• معالجة مياه الشرب.
• معالجة المياه المستخدمة في المنشآت.
• بعض التطبيقات الصناعية.
• تجهيز المياه قبل استخدامها في عمليات معينة.

ويختلف تصميم المحطة من نظام إلى آخر وفق مصدر المياه ونوعها والطاقة الإنتاجية المطلوبة.

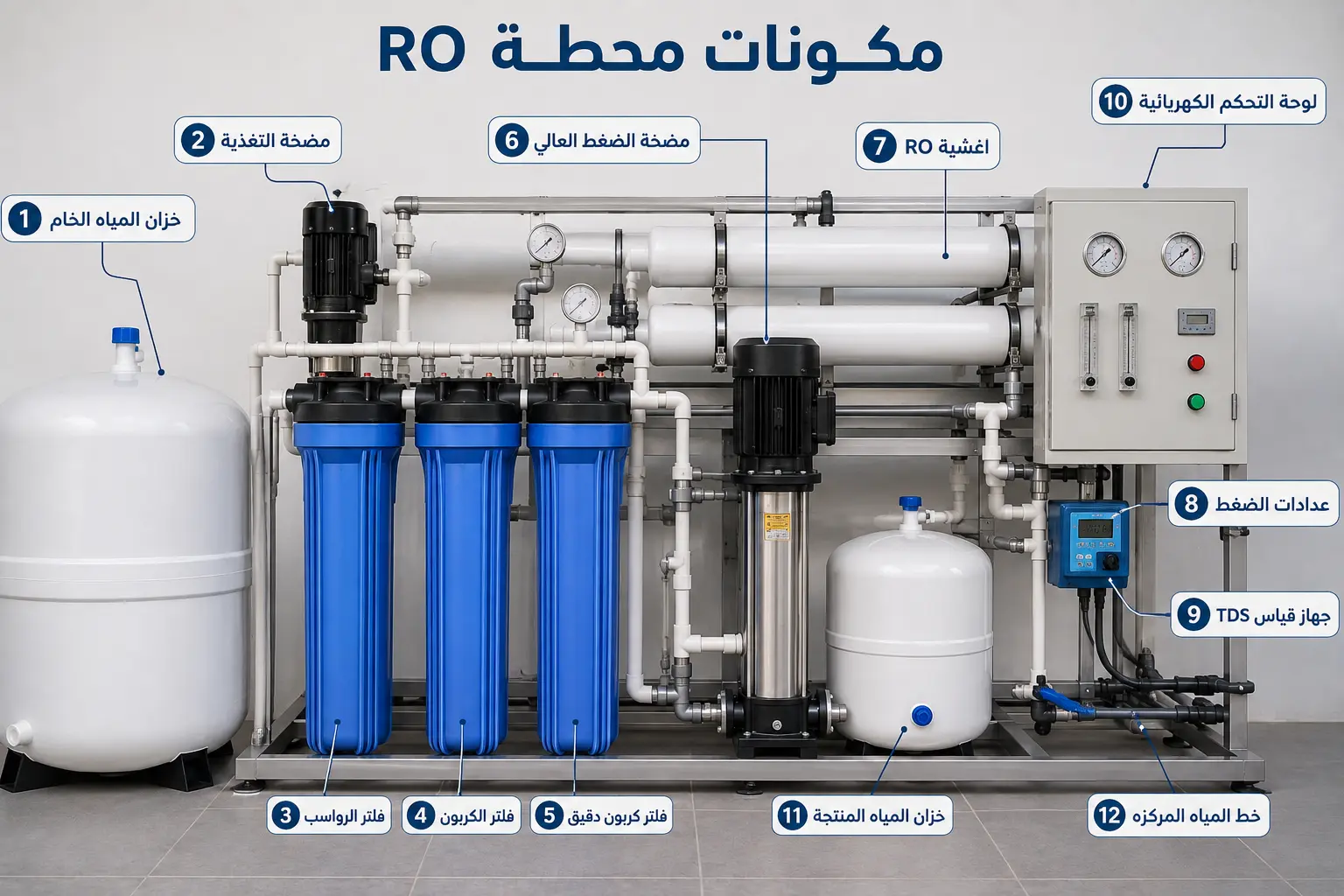

ما أهم مكونات محطة RO؟

تتكون محطة التناضح العكسي عادة من مجموعة من المراحل والمعدات، ولكل منها وظيفة محددة.

خزان المياه الخام

يستقبل خزان المياه الخام المياه القادمة من المصدر قبل دخولها إلى مراحل المعالجة.

ويجب أن تكون سعته مناسبة لكمية المياه المطلوبة ومعدل تشغيل المحطة. كما يجب أن يكون مصنوعًا من خامات مناسبة للاستخدام المقصود.

وجود خزان مناسب يساعد على توفير تغذية مستقرة للمحطة، خصوصًا عندما يكون مصدر المياه متقطعًا.

مضخة التغذية

تعمل مضخة التغذية على نقل المياه من الخزان إلى مراحل المعالجة الأولية.

وتختلف مواصفات المضخة حسب:

• معدل تدفق المياه.
• ضغط التشغيل المطلوب.
• طبيعة المياه.
• حجم المحطة.
• عدد مراحل المعالجة.

اختيار المضخة المناسبة مهم؛ لأن ضعف التدفق أو الضغط قد يؤثر في أداء مراحل المعالجة التالية.

مراحل المعالجة الأولية في محطة RO

قبل وصول المياه إلى غشاء التناضح العكسي، تحتاج إلى معالجة أولية لحمايته من الرواسب والمواد التي يمكن أن تسبب انسداده أو تلفه.

فلتر إزالة الرواسب

يعمل فلتر الرواسب على إزالة الجسيمات العالقة مثل:

• الرمال.
• الأتربة.
• الصدأ.
• الطمي.
• الجزيئات الصلبة.

وتعد هذه المرحلة من أهم مكونات محطة RO لأنها تقلل الحمل على المراحل التالية.

فلتر الكربون النشط

يستخدم الكربون النشط لتقليل الكلور وبعض المركبات التي تؤثر في طعم ورائحة المياه.

وتزداد أهمية هذه المرحلة عند استخدام أغشية RO حساسة للكلور، حيث تساعد المعالجة المسبقة المناسبة على حماية الغشاء وتحسين ظروف تشغيله.

فلتر الكربون الدقيق

قد تحتوي بعض المحطات على مرحلة كربون إضافية حسب خصائص المياه وتصميم النظام.

ويهدف ذلك إلى استكمال معالجة المواد التي يمكن أن تؤثر على جودة المياه أو المراحل اللاحقة.

مضخة الضغط العالي

تعد مضخة الضغط العالي من أهم مكونات محطة RO، لأنها توفر الضغط اللازم لدفع المياه عبر غشاء التناضح العكسي.

ويتم اختيارها بناءً على عدة عوامل، أهمها:

• ضغط التشغيل المطلوب.
• معدل تدفق المياه.
• نوع الغشاء.
• عدد الأغشية.
• ملوحة المياه.
• الطاقة الإنتاجية للمحطة.

ولا يعني استخدام مضخة ذات قدرة أكبر بالضرورة الحصول على أداء أفضل؛ إذ يجب أن تكون مواصفات المضخة متوافقة مع تصميم المحطة.

غشاء التناضح العكسي RO Membrane

يعد الغشاء قلب محطة RO، وتتم خلاله عملية الفصل الأساسية بين المياه والمواد الذائبة.

يدخل الماء المضغوط إلى وعاء الغشاء، وينتج عنه مساران رئيسيان:

المياه المنتجة (Permeate): وهي المياه التي تمر عبر الغشاء.

المياه المركزة (Concentrate): وهي المياه التي تحمل نسبة أعلى من المواد التي تم فصلها.

وتختلف الأغشية المستخدمة حسب طبيعة المياه والطاقة الإنتاجية المطلوبة.

أوعية الأغشية

يتم تركيب أغشية RO داخل أوعية ضغط مخصصة تتحمل ظروف التشغيل.

وتعمل هذه الأوعية على:

• تثبيت الغشاء.
• توجيه تدفق المياه.
• تحمل ضغط التشغيل.
• فصل مسار المياه المنتجة عن المياه المركزة.

ويجب اختيار الوعاء بما يتناسب مع مقاس الغشاء وعدد الأغشية وتصميم المحطة.

عدادات الضغط

تستخدم عدادات الضغط لمتابعة ضغط المياه في نقاط مختلفة من المحطة.

وتساعد القراءات على اكتشاف بعض المشكلات، مثل:

• انسداد أحد الفلاتر.
• انخفاض ضغط التغذية.
• وجود مشكلة في المضخة.
• زيادة فرق الضغط عبر أحد المكونات.

لذلك لا تعد العدادات مجرد أدوات قياس، بل تساعد المشغل على متابعة حالة النظام واتخاذ قرار الصيانة في الوقت المناسب.

أجهزة قياس جودة المياه

تحتاج محطات RO إلى مراقبة جودة المياه قبل المعالجة وبعدها.

ومن الأجهزة المستخدمة في بعض الأنظمة:

جهاز TDS

يستخدم لقياس إجمالي المواد الصلبة الذائبة في المياه، ويساعد على متابعة أداء عملية التناضح العكسي.

جهاز قياس التوصيلية الكهربائية

يساعد على متابعة التغير في التوصيلية وتقييم جودة المياه المنتجة.

وقد تتضمن المحطات الأكبر أنظمة قياس وتحكم أكثر تطورًا لمراقبة مجموعة من المتغيرات أثناء التشغيل.

لوحة التحكم الكهربائية

تعمل لوحة التحكم على تنظيم وتشغيل مكونات المحطة وحمايتها.

وقد تتحكم في:

• تشغيل وإيقاف المضخات.
• مستويات الخزانات.
• إشارات الأعطال.
• الحماية الكهربائية.
• التشغيل التلقائي.
• بعض أجهزة القياس والحساسات.

ويختلف مستوى التحكم حسب حجم المحطة وطبيعة استخدامها.

الحساسات والمفاتيح

تحتوي بعض المحطات على حساسات ومفاتيح تساعد على حماية النظام وتشغيله بصورة آلية.

ومن أمثلتها:

• حساس مستوى المياه.
• مفتاح الضغط.
• حساس انخفاض الضغط.
• حساس ارتفاع مستوى الخزان.
• أجهزة الحماية الخاصة بالمضخة.

وتساعد هذه المكونات على تقليل التشغيل غير الطبيعي وحماية المعدات من بعض ظروف التشغيل غير المناسبة.

خزان المياه المنتجة

بعد خروج المياه من غشاء RO، يمكن تخزينها في خزان مخصص للمياه المنتجة حسب تصميم المحطة.

وتختلف سعة الخزان حسب:

• معدل إنتاج المحطة.
• كمية الاستهلاك.
• ساعات التشغيل.
• طبيعة الاستخدام.

ويجب الاهتمام بخامة الخزان ونظافته، خاصة عندما تكون المياه مخصصة للشرب.

نظام التعقيم

قد تحتاج بعض محطات RO إلى مرحلة تعقيم إضافية حسب مصدر المياه والاستخدام النهائي.

ومن الخيارات المستخدمة في بعض الأنظمة:

• الأشعة فوق البنفسجية UV.
• الأوزون في تطبيقات معينة.
• وسائل تعقيم أخرى وفق طبيعة النظام.

ويتم تحديد الحاجة إلى التعقيم بناءً على جودة المياه وتصميم المحطة ومتطلبات الاستخدام.

خط المياه المركزة

من المكونات المهمة في محطة RO خط تصريف المياه المركزة الناتجة عن عملية الفصل.

يجب تصميم هذا الخط بصورة مناسبة لضمان استقرار التشغيل وعدم التسبب في مشاكل ضغط أو تدفق.

كما يمكن في بعض التطبيقات دراسة طرق مناسبة للتعامل مع المياه المركزة وفق طبيعة المشروع واللوائح المعمول بها.

ترتيب مكونات محطة RO

يمكن أن يختلف الترتيب حسب تصميم المحطة، لكن التسلسل الأساسي يكون عادة بالشكل التالي:

مصدر المياه → خزان المياه الخام → مضخة التغذية → فلتر الرواسب → فلاتر الكربون → مضخة الضغط العالي → أغشية RO → خزان المياه المنتجة → المعالجة النهائية عند الحاجة.

ويضاف إلى ذلك نظام التحكم والعدادات والحساسات وخط المياه المركزة.

ما أهمية المعالجة الأولية قبل غشاء RO؟

من الأخطاء الشائعة التركيز على غشاء RO وتجاهل المراحل التي تسبقه.

المعالجة الأولية الجيدة تساعد على حماية الغشاء من:

• الرواسب.
• المواد العالقة.
• الكلور.
• بعض أسباب الانسداد.
• التلوث الذي قد يقلل كفاءة الغشاء.

وبالتالي، فإن كفاءة المحطة تعتمد على عمل جميع المكونات معًا، وليس على الغشاء وحده.

كيف تختار مكونات محطة RO المناسبة؟

عند تصميم أو شراء محطة، يجب عدم اختيار المكونات بصورة منفصلة.

ابدأ بتحليل المياه

يحدد التحليل نوع الملوثات والأملاح والمشكلات التي تحتاج إلى معالجة.

حدد الطاقة الإنتاجية

هل تحتاج إلى إنتاج 1000 لتر يوميًا أم محطة بطاقة أكبر بكثير؟ تختلف المكونات تبعًا لذلك.

اختر الأغشية المناسبة

يجب أن تتناسب الأغشية مع نوع المياه والطاقة الإنتاجية وظروف التشغيل.

احسب ضغط التشغيل

تحديد الضغط المطلوب يساعد على اختيار المضخة المناسبة وتجنب التشغيل غير الفعال.

راعِ تكلفة التشغيل

لا تقتصر التكلفة على شراء المحطة، بل تشمل أيضًا:

• استبدال الفلاتر.
• الأغشية.
• الكهرباء.
• الصيانة.
• قطع الغيار.
• المياه المستخدمة في التشغيل.

وتساعد أتيكو في اختيار حلول معالجة المياه وفق طبيعة المياه واحتياجات المشروع، بدلًا من الاعتماد على عدد المراحل فقط عند تحديد مكونات النظام.

صيانة مكونات محطة RO

تحتاج المحطة إلى صيانة منتظمة للحفاظ على كفاءتها.

وتشمل أعمال الصيانة:

• تغيير فلاتر المعالجة الأولية.
• فحص أداء أغشية RO.
• متابعة ضغط التشغيل.
• فحص المضخات.
• تنظيف الأغشية عند الحاجة.
• فحص الحساسات.
• التأكد من عدم وجود تسريبات.
• متابعة جودة المياه المنتجة.
• تنظيف وتعقيم الخزانات وفق متطلبات النظام.

ويجب تحديد مواعيد الصيانة بناءً على جودة المياه ومعدل التشغيل وتعليمات الشركات المصنعة.

علامات تدل على وجود مشكلة في محطة RO

قد تحتاج المحطة إلى الفحص إذا لاحظت:

• انخفاض إنتاج المياه.
• ارتفاع مفاجئ في TDS للمياه المنتجة.
• انخفاض ضغط التشغيل.
• زيادة فرق الضغط عبر الفلاتر.
• تغير طعم أو رائحة المياه.
• زيادة استهلاك المياه.
• أصوات غير طبيعية من المضخة.

اكتشاف المشكلة مبكرًا يساعد على منع تأثيرها في باقي مكونات المحطة.

الخاتمة

تتكون محطة RO من مجموعة مترابطة من المعدات والمراحل، تبدأ من خزان ومضخة التغذية، مرورًا بفلاتر المعالجة الأولية ومضخة الضغط العالي وأغشية التناضح العكسي، وصولًا إلى خزان المياه المنتجة وأجهزة القياس والتحكم والمعالجة النهائية عند الحاجة. لذلك، فإن نجاح المحطة يعتمد على اختيار مكونات محطة RO وفق تحليل المياه والطاقة الإنتاجية وظروف التشغيل، وليس على زيادة عدد المراحل فقط.

كما تساعد الصيانة الدورية ومراقبة جودة المياه والضغط على الحفاظ على كفاءة النظام وإطالة العمر التشغيلي لمكوناته. وإذا كنت بحاجة إلى استشارة فنية لتحديد مكونات محطة RO المناسبة لمصدر المياه لديك، يمكنك التواصل مع فريق أتيكو للحصول على المساعدة واختيار الحل الأنسب لاحتياجاتك.

الأسئلة الشائعة

ما أهم مكونات محطة RO؟

تشمل المكونات الأساسية خزان المياه الخام، ومضخة التغذية، وفلاتر المعالجة الأولية، ومضخة الضغط العالي، وأغشية RO، وأوعية الأغشية، وخزان المياه المنتجة، إلى جانب أجهزة القياس والتحكم حسب تصميم المحطة.

ما وظيفة مضخة الضغط العالي في محطة RO؟

تعمل على توفير الضغط اللازم لدفع المياه عبر أغشية التناضح العكسي، ويتم اختيارها وفق معدل التدفق ونوع المياه والأغشية المستخدمة.

هل يمكن تشغيل محطة RO بدون معالجة أولية؟

لا يفضل ذلك في الأنظمة التي تحتاج إلى معالجة أولية، لأن الرواسب والكلور وبعض المواد الأخرى قد تؤثر في أداء الأغشية وتقلل عمرها التشغيلي.

ما وظيفة غشاء RO؟

يسمح بمرور الماء عبر غشاء شبه منفذ ويحد من مرور نسبة كبيرة من الأملاح والمواد الذائبة، وينتج عنه مسار للمياه المعالجة وآخر للمياه المركزة.

كيف أعرف أن غشاء RO يحتاج إلى صيانة؟

من العلامات المحتملة انخفاض إنتاج المياه أو ارتفاع TDS في المياه المنتجة أو تغير أداء المحطة، لكن تحديد السبب يتطلب فحص ظروف التشغيل والمكونات الأخرى أيضًا.

هل تختلف مكونات محطة RO حسب الطاقة الإنتاجية؟

نعم، تختلف أحجام وعدد الأغشية والمضخات والخزانات والمكونات الأخرى حسب معدل الإنتاج وطبيعة المياه ومتطلبات المشروع.
